SPEEDIO

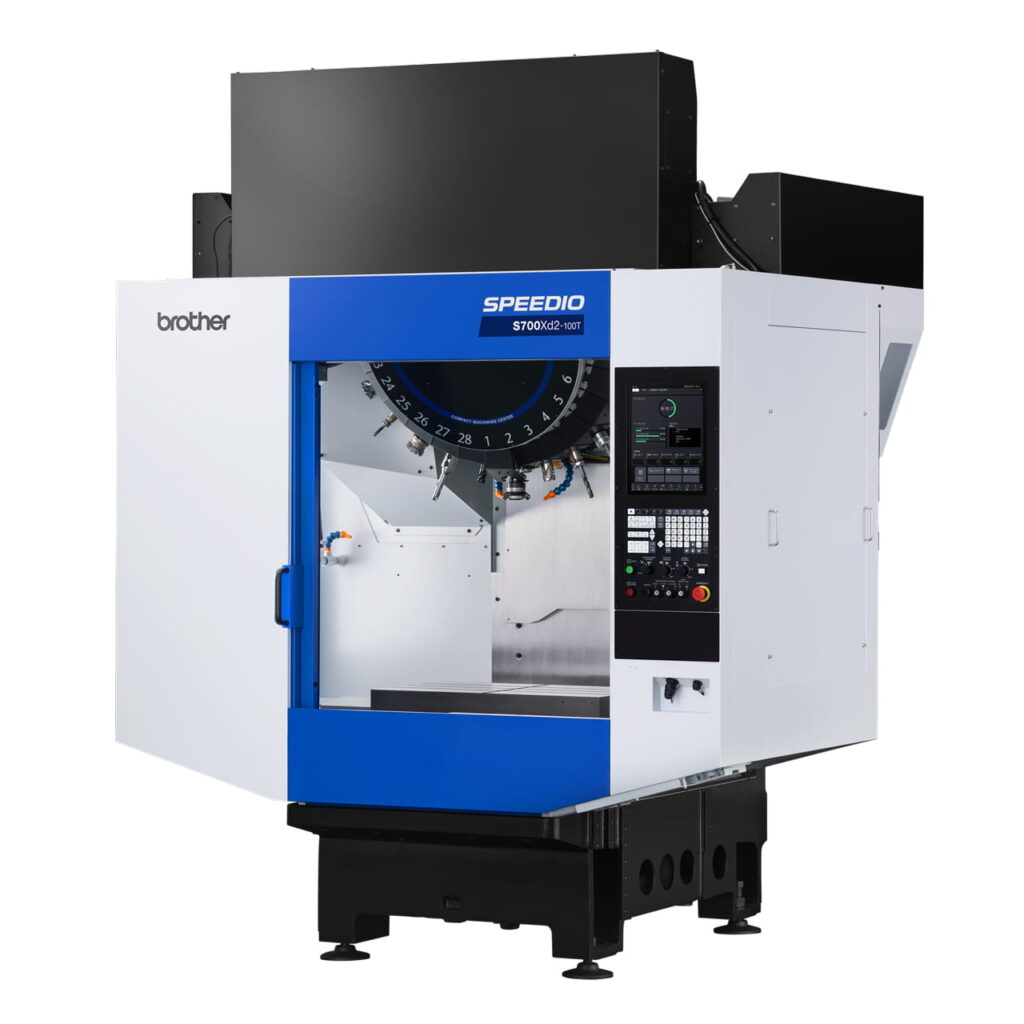

SPEEDIO S700Xd2-100T

Kompaktes Bearbeitungszentrum

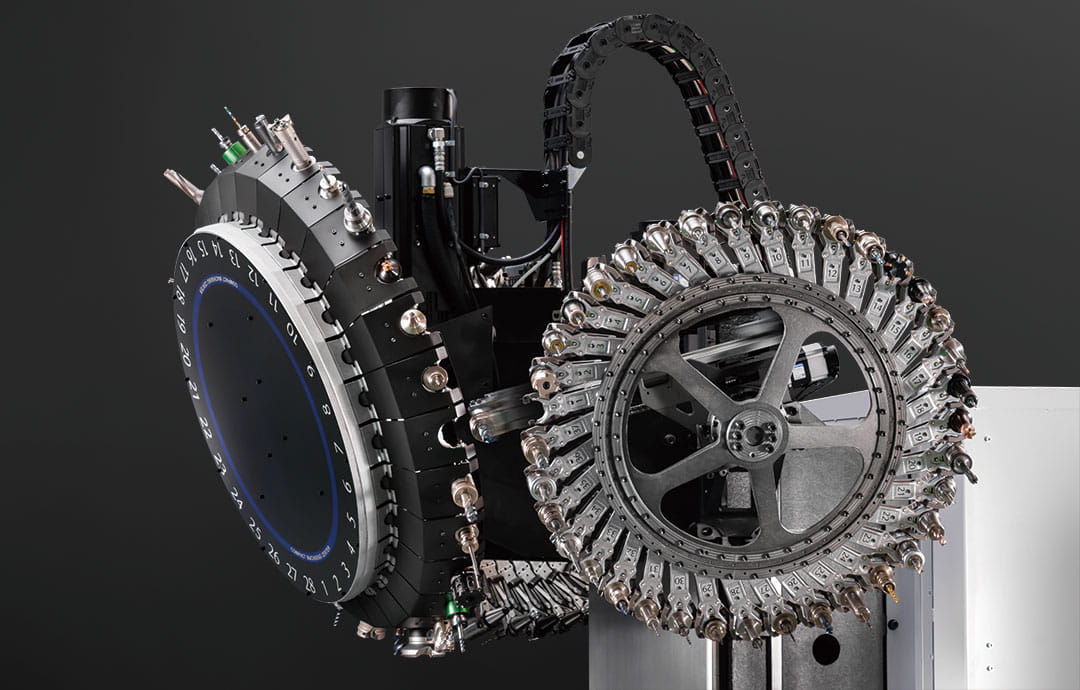

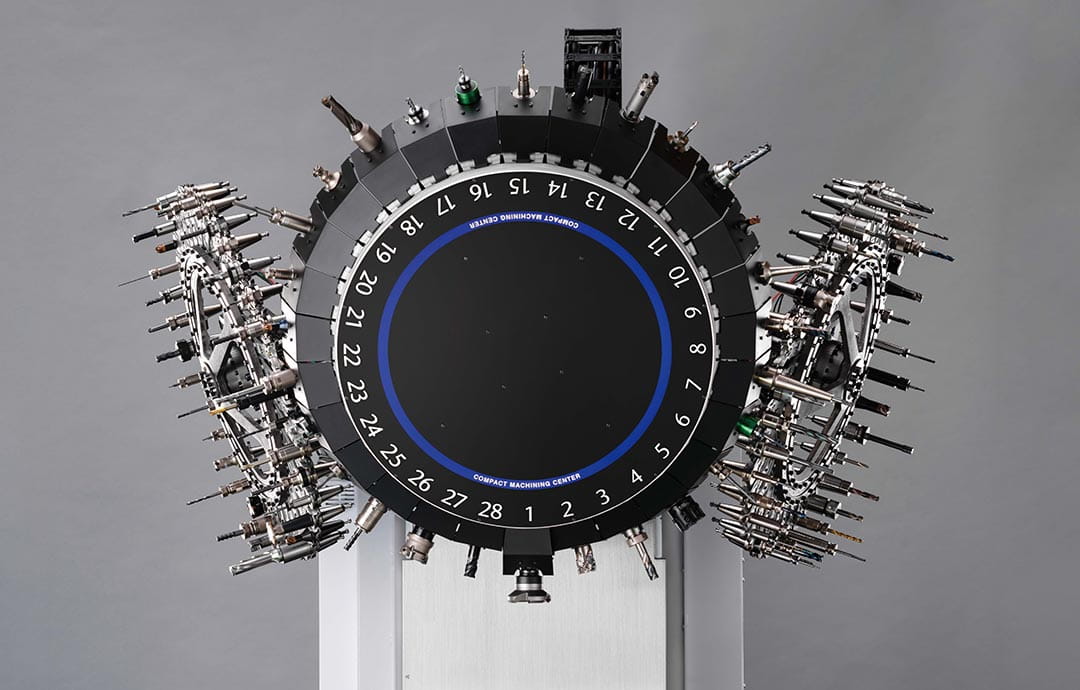

100-Werkzeugmagazin

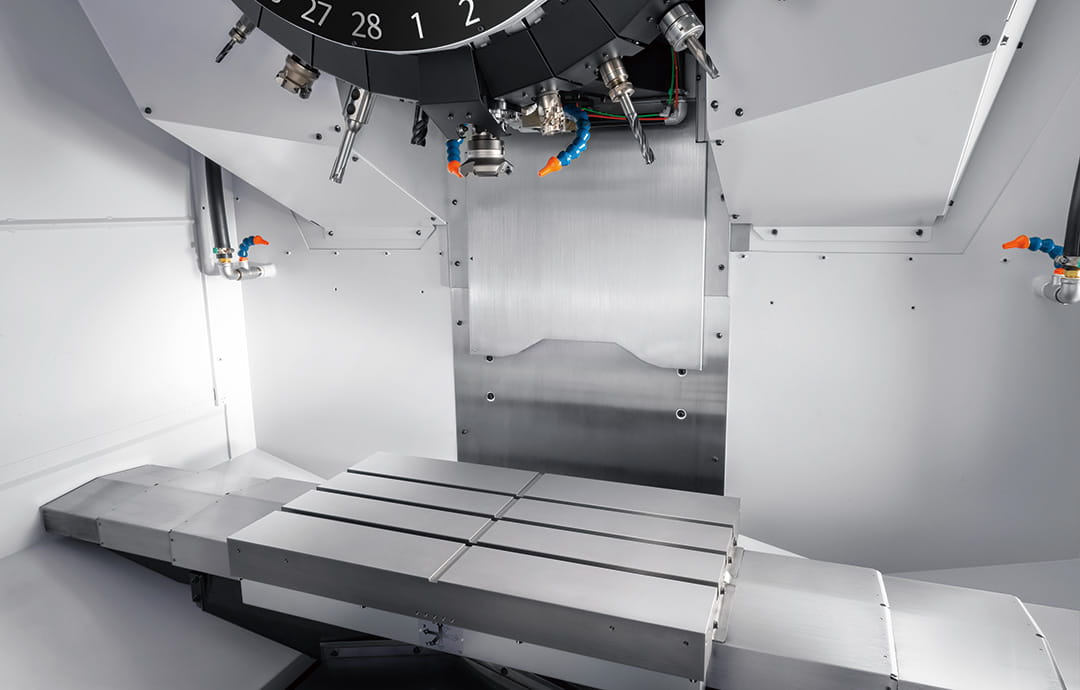

Galerie

Basis-Spezifikationen

Max. spindeldrehzahl [min⁻¹]	12,000/ (Optional) 10,000 hohe Drehmomente/ (Optional) 20,000
Verfahrwege [mm]	X: 700 (27.6) Y: 450 (17.7) Z: 380 (15.0)
Werkzeugspeicherkapazität [Stk.]	100
Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹]	50 x 50 x 56 (1,969 x 1,969 x 2,205)
Erforderliche Stellfläche [mm]	2,050 x 2,081 (80.7 × 81.9)
BT-Doppelkontakt-Spindel (BIG-PLUS)	Optional
Kühlmittel in der spindel (CTS)	Optional

Spezifikationen

Artikel	Artikel	Artikel	S300Xd2S300Xd2 RD 9S300Xd2-5AXS300Xd2-5AX RD 9	S500Xd2S500Xd2 RD 9S500Xd2-5AXS500Xd2-5AX RD 9	S500Xd2S500Xd2 RD 9S500Xd2-5AXS500Xd2-5AX RD 9	S700Xd2S700Xd2 RD 9S700Xd2-5AXS700Xd2-5AX RD 9	S700Xd2S700Xd2 RD 9S700Xd2-5AXS700Xd2-5AX RD 9	S700Xd2-100TS700Xd2-100T RD 9S700Xd2-5AX/100TS700Xd2-5AX/100T RD 9
CNC-Einheit	CNC-Einheit	CNC-Einheit	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)	[S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB)
Verfahrweg	X-Achse [mm]	X-Achse [mm]	300 (11.8)	500	500	700 (27.6)	700 (27.6)	700 (27.6)
Verfahrweg	Y-Achse [mm]	Y-Achse [mm]	450 (17.7)	450 (17.7)	450 (17.7)	450 (17.7)	450 (17.7)	450 (17.7)
Verfahrweg	Z-Achse [mm]	Z-Achse [mm]	300 (11.8)	300 (11.8)	380 (15.0)	300 (11.8)	380 (15.0)	380 (15.0)
Verfahrweg	Abstand zwischen Tischoberfläche und Spindelkopf [mm]	Abstand zwischen Tischoberfläche und Spindelkopf [mm]	180 - 480(7.1 - 18.9)	180 - 480(7.1 - 18.9)	150 - 530(5.9 - 20.9)	180 - 480(7.1 - 18.9)	150 - 530(5.9 - 20.9)	150 - 530(5.9 - 20.9)
Tisch	Arbeitsbereich [mm]	Arbeitsbereich [mm]	600 × 450 (23.4 × 17.7)	600 × 450 (23.4 × 17.7)	600 × 450 (23.4 × 17.7)	800 × 450 (31.4 × 17.7)	800 × 450 (31.4 × 17.7)	800 × 450 (31.4 × 17.7)
Tisch	Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]	Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]	250 [300 6](551 [661 6])	250 [400 6](551 [881 6])	250 [400 6](551 [881 6])	250 [400 6](551 [881 6])	250 [400 6](551 [881 6])	250 [400 6](551 [881 6])
Spindel	Spindeldrehzahl [min-1]	Spindeldrehzahl [min-1]	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models)	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models)	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models)	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models)	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models)	12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 20,000min-1 Spezifikationen(Optional): 1 - 20,000
Spindel	Drehzahl beim Gewindebohrung [min-1]	Drehzahl beim Gewindebohrung [min-1]	Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000)	Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000)	Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000)	Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000)	Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000)	Max. 6,000
Spindel	Kegelbohrung	Kegelbohrung	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30
Spindel	BT-Doppelkontaktsystem (BIG-PLUS)	BT-Doppelkontaktsystem (BIG-PLUS)	Optional	Optional	Optional	Optional	Optional	Optional
Spindel	Kühlmittel in der spindel (CTS)	Kühlmittel in der spindel (CTS)	Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden)	Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden)	Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden)	Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden)	Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden)	Optional
Vorschubgeschwindigkeit	Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)]	Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)]	50 x 50 x 56 (1,969 x 1,969 x 2,205)	50 x 50 x 56 (1,969 x 1,969 x 2,205)	50 x 50 x 56 (1,969 x 1,969 x 2,205)	50 x 50 x 56 (1,969 x 1,969 x 2,205)	50 x 50 x 56 (1,969 x 1,969 x 2,205)	50 x 50 x 56 (1,969 x 1,969 x 2,205)
Vorschubgeschwindigkeit	Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)]	Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)]	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7	X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7
ATC-Einheit	Werkzeugaufnahmetyp	Werkzeugaufnahmetyp	MAS-BT30	MAS-BT30	MAS-BT30	MAS-BT30	MAS-BT30	MAS-BT30
ATC-Einheit	Zugbolzentyp *4	Zugbolzentyp *4	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2
ATC-Einheit	Werkzeugspeicherkapazität [Stk.]	Werkzeugspeicherkapazität [Stk.]	14 / 21	14 / 21 / 28	14 / 21 / 28	14 / 21 / 28	14 / 21 / 28	100 *12
ATC-Einheit	Max. Werkzeuglänge [mm]	Max. Werkzeuglänge [mm]	160 (6.3) [21 Werkzeuge]250 (9.8) [14 Werkzeuge]	250 (9.8)	250 (9.8)	250 (9.8)	250 (9.8)	250 (9.8)
ATC-Einheit	Max. Werkzeugdurchmesser [mm]	Max. Werkzeugdurchmesser [mm]	110 (4.3)	110 (4.3)	110 (4.3)	110 (4.3)	110 (4.3)	Revolvermagazin: 110 (4.3), Werkzeugspeicher: 60 (2.3) / 110 (4.3) (kein benachbartes Werkzeug)
ATC-Einheit	Max. Werkzeuggewicht [kg (pfund)]*1	Max. Werkzeuggewicht [kg (pfund)]*1	3.0 (6.6) [4.0 (8.8) 10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) 10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge,	3.0 (6.6) [4.0 (8.8) 10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) 10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge,	3.0 (6.6) [4.0 (8.8) 10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) 10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge,	3.0 (6.6) [4.0 (8.8) 10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) 10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge,	3.0 (6.6) [4.0 (8.8) 10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) 10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge,
ATC-Einheit	Werkzeugauswahlverfahren	Werkzeugauswahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren
Werkzeugwechselzeit *5	Werkzeug-zu-Werkzeug [s]	Werkzeug-zu-Werkzeug [s]	0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge)	0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge)	0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge)	0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge)	0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge)	0.7 *13
Werkzeugwechselzeit *5	Span- zu-Span [s]	Span- zu-Span [s]	Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge)	Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge)	Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge)	Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge)	Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge)	1.4 *13
Elektromotor	Hauptspindelmotor(10 min/Dauerbetrieb) [kW] *2	Hauptspindelmotor(10 min/Dauerbetrieb) [kW] *2	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3	12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente (optional):12.8/9.2, 20,000min-1 Spezifikationen(Optional): 7.4/5.1
Elektromotor	Achsvorschubmotor [kW]	Achsvorschubmotor [kW]	X,Y-Achse: 1.0, Z-Achse: 2.0	X,Y-Achse: 1.0, Z-Achse: 2.0	X,Y-Achse: 1.0, Z-Achse: 2.0	X,Y-Achse: 1.0, Z-Achse: 2.0	X,Y-Achse: 1.0, Z-Achse: 2.0	X,Y-Achse: 1.0, Z-Achse: 2.0
Stromquelle	Stromversorgung	Stromversorgung	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%
Stromquelle	Leistungsaufnahme (Dauerbetrieb) [kVA]	Leistungsaufnahme (Dauerbetrieb) [kVA]	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5	12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 20,000min-1 Spezifikationen(Optional): 9.5
Stromquelle	Druckluftversorgung	Betriebsdruck [MPa]	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)	0.4 - 0.6 (empfohlener Wert: 0.5MPa *8)
Stromquelle	Druckluftversorgung	Erforderlicher Volumenstrom [L/min]	40 (27,000min-1 Spezifikationen:115)	40 (27,000min-1 Spezifikationen:115)	40 (27,000min-1 Spezifikationen:115)	40 (27,000min-1 Spezifikationen:115)	40 (27,000min-1 Spezifikationen:115)	40
Maschinenabmessungen	Höhe [mm]	Höhe [mm]	Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1)	Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1)	Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1)	Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1)	Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1)	2,568 (101.1)
Maschinenabmessungen	Benötigte Stellfläche *11[bei geöffneter Tür der Steuereinheit] [mm]	Benötigte Stellfläche *11[bei geöffneter Tür der Steuereinheit] [mm]	1,080 × 2,161 [2,999](42.5 × 85.1[118.1])	1.560 × 2,081 [2,919](61.4 × 81.9[114.9])	1.560 × 2,081 [2,919](61.4 × 81.9[114.9])	2,050 × 2,081 [2,919](80.7 × 81.9[114.9])	2,050 × 2,081 [2,919](80.7 × 81.9[114.9])	2,050 x 2,081 [2,919](80.7 x 81.9 [114.9])
Maschinenabmessungen	Gewicht[mit BV7-870Ad][kg (lbs)]	Gewicht[mit BV7-870Ad][kg (lbs)]	2,350 (5,181)[2,650(5,843)]	2,400 (5,292)[2,700(5,953)]	2,400 (5,292)[2,700(5,953)]	2,550 (5,622)	2,550 (5,622)	2,700 (5,953)
Genauigkeit *3	Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm]	Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm]	0.006 - 0.020 (0.00024 - 0.00079)	0.006 - 0.020 (0.00024 - 0.00079)	0.006 - 0.020 (0.00024 - 0.00079)	0.006 - 0.020 (0.00024 - 0.00079)	0.006 - 0.020 (0.00024 - 0.00079)	0.006 - 0.020 (0.00024 - 0.00079)
Genauigkeit *3	Wiederholgenauigkeit der bidirektionalen Achspositionierung(ISO230-2:2014) [mm]	Wiederholgenauigkeit der bidirektionalen Achspositionierung(ISO230-2:2014) [mm]	weniger als 0.004 (0.00016)	weniger als 0.004 (0.00016)	weniger als 0.004 (0.00016)	weniger als 0.004 (0.00016)	weniger als 0.004 (0.00016)	weniger als 0.004 (0.00016)
Fronttür	Fronttür	Fronttür	2 Türen	2 Türen	2 Türen	2 Türen	2 Türen	2 Türen
Standardzubehör	Standardzubehör	Standardzubehör	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.)

CNC-Modell	CNC-Modell	CNC-D00《S300Xd2/S500Xd2/S700Xd2》
Steuerachsen	Steuerachsen	5-Achse (X, Y, Z, 2 Zusatzachsen)
Simultan gesteuerte Achsen	Positionierung	5-Achse (X, Y, Z, 2 Zusatzachsen)
Simultan gesteuerte Achsen	Interpolation	Linear: 4-Achse (X, Y, Z, 1 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 3-Achse (X, Y, Z)
Kleinster Eingabeschritt	Kleinster Eingabeschritt	0.001mm、0.0001 Zoll、0.001 Grad
Max. programmierbare Dimension	Max. programmierbare Dimension	±999999.999mm、±99999.9999 Zoll
Anzeige	Anzeige	15-Zoll Farb-LCD-Tastfeld-Display
Speicherkapazität	Speicherkapazität	500 MBytes, 3 GBytes (optional)(Gesamtkapazität von Programm- und Datenbank)
Externe Kommunikation	Externe Kommunikation	USB-Speicherschnittstelle, Ethernet, RS232C (optional)
Anzahl der speicherbaren Programme	Anzahl der speicherbaren Programme	4,000 (Gesamtkapazität von Programm- und Datenbank)
Programmformat	Programmformat	NC-Sprache, Konversationssprache (über Parameter umschaltbar) Umwandlung von Dialogprogrammen in NC-Programme möglich * Auf dem S700Xd2-100T ist nur die NC-Sprache verfügbar. Dialogsprache nicht verfügbar

CNC-Modell	CNC-Modell	CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》
Steuerachsen	Steuerachsen	5 axes (X, Y, Z, 2 Zusatzachsen)
Simultan gesteuerte Achsen	Positionierung	5-Achse (X, Y, Z, 2 Zusatzachsen)
Simultan gesteuerte Achsen	Interpolation	Linear: 5-Achse(X, Y, Z, 2 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 4-Achse (3 Linearachsen + 1 Zusatzachse, 2 Linearachsen + 2 Zusatzachsen)
Kleinster Eingabeschritt	Kleinster Eingabeschritt	0.0001 mm, 0.00001 Zoll, 0.0001 Grad
Max. programmierbare Dimension	Max. programmierbare Dimension	±999999.9999 mm, ±99999.99999 Zoll
Anzeige	Anzeige	15-Zoll Farb-LCD-Tastfeld-Display
Speicherkapazität	Speicherkapazität	3GB (Gesamtkapazität von Programm- und Datenbank)
Externe Kommunikation	Externe Kommunikation	USB-Speicherschnittstelle, Ethernet, RS232C (optional)
Anzahl der speicherbaren Programme	Anzahl der speicherbaren Programme	4,000 (Gesamtkapazität von Programm- und Datenbank)
Programmformat	Programmformat	NC-Sprache * Dialogsprache nicht verfügbar

Betrieb	Betrieb	Probelauf Maschinensperre Programmneustart Eilgang-Übersteuerung Schnittvorschub-Übersteuerung Hintergrundbearbeitung Bildschirmaufnahme Betriebsebene Taste für externes Eingangssignal Tastenkombinationen < optional > Spindel-Übersteuerung
Programmierung	Programmierung	Absolut / Inkremental Zoll / Metrisch Koordinatensystemeinstellung Ecke C / Ecke R Koordinaten-Drehtransformation synchronisierten Gewindebohrung Unterprogramm Grafikanzeige
Messung	Messung	Automatische Werkstückmessung *1 Werkzeuglängenmessung
Hohe Geschwindigkeit und hohe Genauigkeit	Hohe Geschwindigkeit und hohe Genauigkeit	Bearbeitungsparameteranpassung Hochpräzisionsmodus AIII Hochpräzisionsmodus BI (Look-Ahead 160 Blöcke) Spielausgleich Werkzeugmittelpunktsteuerung 3 4 (Look-Ahead 1 000 Blöcke) < optional > Hochpräzisionsmodus BII (Look-Ahead 1 000 Blöcke, sanfte Bahnkorrektur)
Überwachung	Überwachung	Bearbeitungslast-Überwachung ATC-Werkzeugüberwachung Überlastvorhersage Wellenformanzeige / Wellenformausgabe auf Speicherkarte Auto Thermoverzerrungsausgleich (X-, Y- und Z-Achsen) Anzeige der Produktionsleistung Werkzeugstandzeit / Ersatzwerkzeug Erkennungsfunktion für festsitzende Späne
Wartung	Wartung	Gewinderückzugfunktion Statusprotokoll Alarmprotokoll Betriebsprotokoll Wartungshinweis Messung des Motorisolationswiderstands Werkzeugwaschfilter mit Filterverstopfungserkennung Batterieloser Encoder Bremsbelastungstest
Automatik / Netzwerk	Automatik / Netzwerk	Computer-Fernsteuerung OPC UA Automatische Benachrichtigung Integrierte PLC (LD/ST/FBD) < optional > CC-Link, Masterstation CC-Link, entfernte Gerätestation PROFIBUS-DP, Slave DeviceNet, Slave PROFINET, Slave EtherNet/IP, Slave
Energieeinsparung	Energieeinsparung	Automatisches Ausschalten Standby-Modus Automatische Kühlmittelabschaltung Automatisches Ausschalten der Arbeitsbeleuchtung Verzögertes Abschalten der Spänespülung Spänespülung im Energiesparbetrieb Energiesparmodus
Support-Apps	Support-Apps	Adjust machine parameters ATC tool Tool life Waveform display Production performance Power consumption Recovery support Inspection PLC Machining support without warmup Software-Bedienfeld
Zubehör	Zubehör	Dateianzeige Notebook Rechner Registrieren der Tastenkombinationen Anzeige aus
Funktionen beschränkt auf NC-Sprache	Funktionen beschränkt auf NC-Sprache	Menüprogrammierung Lokales Koordinatensystem Erweitertes Werkstück-Koordinatensystem Einwegpositionierung Inverse Zeitvorschubsteuerung Programmierbare Dateneingabe Werkzeuglängenkorrektur Schneidwerkzeug-Ausgleich Skalieren Spiegelbild Externer Unterprogrammaufruf Makro Bandbetrieb / FTP-Ladebetrieb Mehrfach-Überspringfunktion < optional > Submikron-Befehl 2 5 Makro mit Unterbrechungstyp Versatz der Drehvorrichtung Feature-Koordinateneinstellung 3 5 Evolventeninterpolation Vibrationseinstellung
Funktionen beschränkt auf Konversationssprache *6	Funktionen beschränkt auf Konversationssprache *6	Betriebsprogramm Zeitplanprogramm Automatische Werkzeugauswahl Automatische Einstellung der Schnittbedingungen Automatische Einstellung der Werkzeuglängenkorrektur Automatische Einstellung der Schneidenkompensation Automatische Berechnung unbekannter Eingabewerte Steuerung der Bearbeitungsreihenfolge
