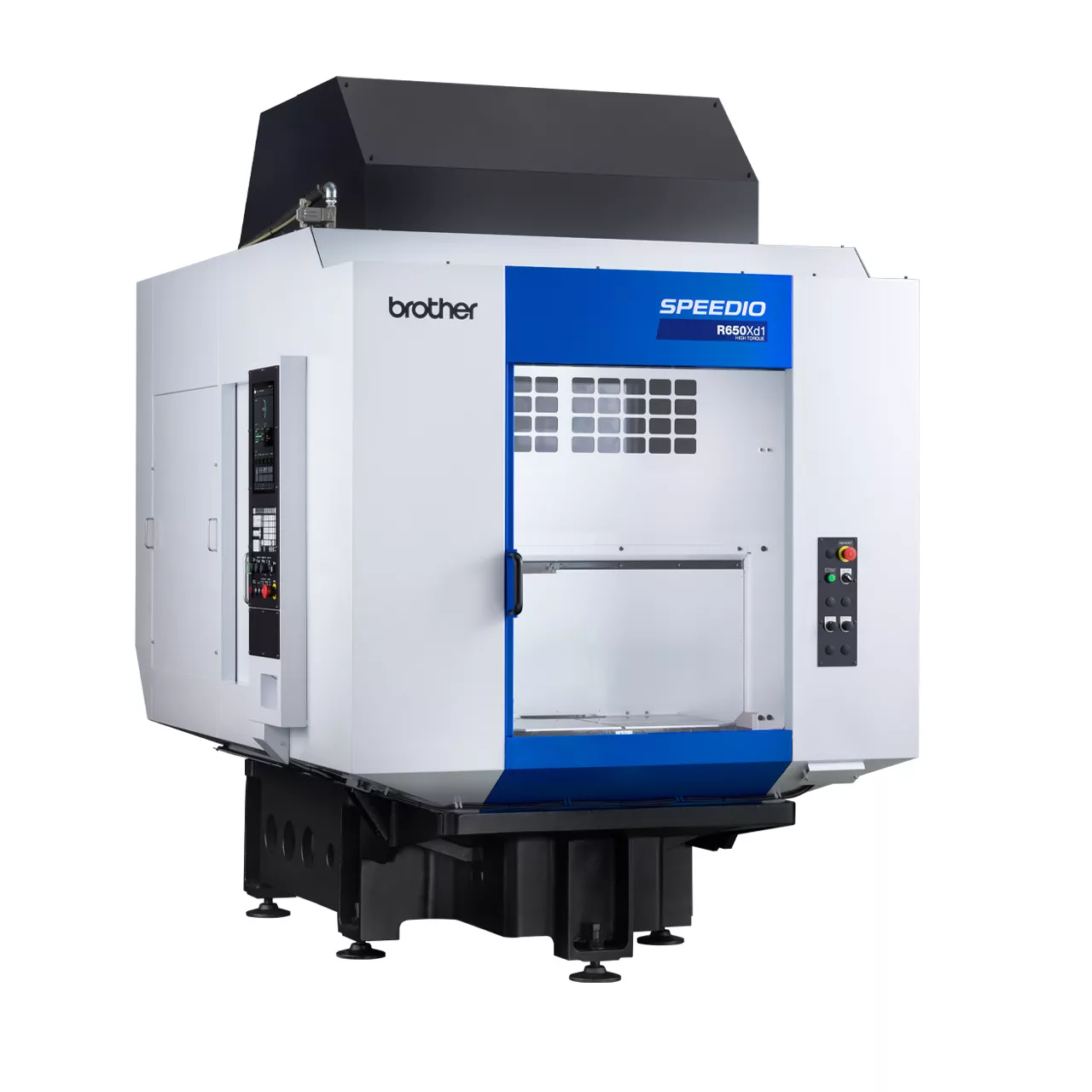

SPEEDIO R650Xd1 1

SPEEDIO

SPEEDIO R650Xd1

Palettenwechsler Kompaktes Bearbeitungszentrum

  • Palettenwechsler
  • 14-Werkzeugmagazin
  • 22-Werkzeugmagazin
  • 28-Werkzeugmagazin

Galerie

SPEEDIO R650Xd1 1 SPEEDIO R450Xd1 2 SPEEDIO R450Xd1 3 SPEEDIO R450Xd1 4 SPEEDIO R450Xd1 5

Basis-Spezifikationen

Max. spindeldrehzahl [min⁻¹]10,000/ (Optional) 16,000/ (Optional) 10,000 hohe Drehmomente
Verfahrwege [mm]X: 650 Y: 400 Z: 305
Werkzeugspeicherkapazität [Stk.]14/ 21/ 28
Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹]50 x 50 x 50
Erforderliche Stellfläche [mm]1,830 x 3,029 (72.0 x 119.3)
BT-Doppelkontakt-Spindel (BIG-PLUS)Optional
Kühlmittel in der spindel (CTS)Optional
Niedriger AufspanntischOptional

Spezifikationen

ArtikelArtikelArtikelR450Xd1 / R450Xd1 RD *12R650Xd1 / R650Xd1 RD *1214/22/28 tool magazineR650Xd1 / R650Xd1 RD *1240-tool magazine
CNC-EinheitCNC-EinheitCNC-EinheitCNC-D00CNC-D00CNC-D00
VerfahrwegX-Achse [mm]X-Achse [mm]450 (17.7)650 (25.6)650 (25.6)
VerfahrwegY-Achse [mm]Y-Achse [mm]320 (12.6) *7400400
VerfahrwegZ-Achse [mm]Z-Achse [mm]305 (12.0)305 (12.0)435 (17.1)
VerfahrwegAbstand zwischen Tischoberfläche und Spindelkopf [mm]Abstand zwischen Tischoberfläche und Spindelkopf [mm]200-505 (7.9-19.9)[280-585 (11.0-23.0) *8250-555 (9.8-21.8)[350-655 (13.8-25.8) *8]250-685 (9.8-27.0)[350-785 (13.8-30.9) *8]
TischArbeitsbereich [mm]Arbeitsbereich [mm]One face 600 x 300 (23.6 x 11.8)One face 800 x 400 (31.5 x 15.7)One face 800 x 400 (31.5 x 15.7)
TischMaximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]Eine Seite 120 (265) [200 (441) *6]Eine Seite 200 (441) [300 (661) *6]Eine Seite 200 (441) [300 (661) *6]
TischPositionierzeit [s]Positionierzeit [s]2.7 *113.1 *113.1 *11
SpindelSpindeldrehzahl [min-1]Spindeldrehzahl [min-1]10,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(Optional): 1 - 16,000 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,00010,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(Optional): 1 - 16,000 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,00010,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(Optional): 1 - 16,000 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000
SpindelDrehzahl beim Gewindebohrung [min-1]Drehzahl beim Gewindebohrung [min-1]MAX. 6,000MAX. 6,000MAX. 6,000
SpindelKegelbohrungKegelbohrung7/24 Kegel Nr. 307/24 Kegel Nr. 307/24 Kegel Nr. 30
SpindelBT-Doppelkontaktsystem (BIG-PLUS)BT-Doppelkontaktsystem (BIG-PLUS)OptionalOptionalOptional
SpindelKühlmittel in der spindel (CTS)Kühlmittel in der spindel (CTS)OptionalOptionalOptional
VorschubgeschwindigkeitEilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)]Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)]50 x 50 x 5050 x 50 x 5050 x 50 x 50
VorschubgeschwindigkeitSchnittvorschubgeschwindigkeit [mm/min (Zoll/min)]Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)]X, Y, Z axis: 1 - 30,000 (0.04 - 1,181) *9X, Y, Z axis: 1 - 30,000 (0.04 - 1,181) *9X, Y, Z axis: 1 - 30,000 (0.04 - 1,181) *9
ATC-EinheitWerkzeugaufnahmetypWerkzeugaufnahmetypMAS-BT30MAS-BT30MAS-BT30
ATC-EinheitZugbolzentyp *4Zugbolzentyp *4MAS-P30T-2MAS-P30T-2MAS-P30T-2
ATC-EinheitWerkzeugspeicherkapazität [Stk.]Werkzeugspeicherkapazität [Stk.]14/22/2814/22/2840
ATC-EinheitMax. Werkzeuglänge [mm (inch)]Max. Werkzeuglänge [mm (inch)]200 (7.9)200 (7.9)250 (9.8)
ATC-EinheitMax. Werkzeugdurchmesser [mm (inch)]Max. Werkzeugdurchmesser [mm (inch)]80 (3.1)80 (3.1)55 (2.1) / 125 (4.9) kein benachbartes Werkzeug
ATC-EinheitMax. Werkzeuggewicht [kg (pfund)] *1Max. Werkzeuggewicht [kg (pfund)] *13.0 (6.6)3.0 (6.6)4.0 (8.8)
ATC-EinheitWerkzeugauswahlverfahrenWerkzeugauswahlverfahrenZufalls-SchnellwahlverfahrenZufalls-SchnellwahlverfahrenDoppelarmverfahren (kürzeste Bahn nach Zufall)
Werkzeugwechselzeit *5Werkzeug-zu-Werkzeug [s]Werkzeug-zu-Werkzeug [s]0.6 / 0.7 (14 Werkzeuge / 22 oder 28 Werkzeuge)0.6 / 0.8 (14 Werkzeuge / 22 oder 28 Werkzeuge)0.9
Werkzeugwechselzeit *5Span- zu-Span [s]Span- zu-Span [s]1.3 / 1.5 (14 Werkzeuge / 22 oder 28 Werkzeuge)1.4 / 1.5 (14 Werkzeuge / 22 oder 28 Werkzeuge)2.5
ElektromotorHauptspindelmotor(10 min/Dauerbetrieb)[kW] *2Hauptspindelmotor(10 min/Dauerbetrieb)[kW] *210,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(Optional): 7.4/5.1 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.210,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(Optional): 7.4/5.1 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.210,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(Optional): 7.4/5.1 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2
ElektromotorAchsvorschubmotor [kW]Achsvorschubmotor [kW]X,Y-Achse: 1.0, Z-Achse: 1.8X,Y-Achse: 1.0, Z-Achse: 1.8X,Y-Achse: 1.0, Z-Achse: 1.8
StromquelleStromversorgungStromversorgung200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%
StromquelleLeistungsaufnahme (Dauerbetrieb) [kVA]Leistungsaufnahme (Dauerbetrieb) [kVA]10,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen(Optional): 9.5 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.410,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen(Optional): 9.5 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.410,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen(Optional): 9.5 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4
StromquelleDruckluftversorgungBetriebsdruck [MPa]0.4 - 0.6 (empfohlener Wert: 0.5MPa *10)0.4 - 0.6 (empfohlener Wert: 0.5MPa *10)0.4 - 0.6 (empfohlener Wert: 0.5MPa *10)
StromquelleDruckluftversorgungErforderlicher Volumenstrom [L/min]4545100
MaschinenabmessungenHöhe [mm (inch)]Höhe [mm (inch)]2,584 (101.7)2,704 (106.5)2,704 (106.5)
MaschinenabmessungenBenötigte Stellfläche *13 [bei geöffneter Tür der Steuereinheit] [mm]Benötigte Stellfläche *13 [bei geöffneter Tür der Steuereinheit] [mm]1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] )1,830 x 3,029 [3,868] (72.0 x 119.3 [152.3] )2,145 x 3,029 [3,868] (84.4 x 119.3 [152.3] )
MaschinenabmessungenGewicht [kg (lbs)]Gewicht [kg (lbs)]2,750 (6,063)3,550 (7,826)4,150 (9,149)
Genauigkeit *3Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm]Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm]0.006 - 0.020 (0.00024 - 0.00079)0.006 - 0.020 (0.00024 - 0.00079)0.006 - 0.020 (0.00024 - 0.00079)
Genauigkeit *3Wiederholgenauigkeit der bidirektionalen Achspositionierung (ISO230-2:2014) [mm]Wiederholgenauigkeit der bidirektionalen Achspositionierung (ISO230-2:2014) [mm]Less than 0.004 (0.00016)Less than 0.004 (0.00016)Less than 0.004 (0.00016)
FronttürFronttürFronttür2 Türen2 Türen2 Türen
StandardzubehörStandardzubehörStandardzubehörBetriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.) [R650Xd1: 5 Stk.], Nivellierplatte (4 Stk.) [R650Xd1: 5 Stk.]Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.) [R650Xd1: 5 Stk.], Nivellierplatte (4 Stk.) [R650Xd1: 5 Stk.]Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.) [R650Xd1: 5 Stk.], Nivellierplatte (4 Stk.) [R650Xd1: 5 Stk.]
ArtikelR450Xd1R650Xd1
Typ0 Grad/180 Grad. Plattenspielersystem0 Grad/180 Grad. Plattenspielersystem
Tischabmessungen [mm]One face 600 x 420 (23.6 x 16.5)One face 800 x 535 (31.5 x 21.1)
Max. Drehdurchmesser [mm]D1,020 (40.2) [D1,100 (43.3)] *14D1,250 (49.2) [D1,300 (51.2)] *14
Maximale Vorrichtungshöhe [mm]300 (11.8) [380 (15.0)] *8350 (13.8) [450 (17.7)] *8
Größe der Tischarbeitsfläche [mm]Eine Seite 600 x 300 (23.6 x 11.8)Eine Seite 800 x 400 (31.5 x 15.7)
Maximale Belastbarkeit [kg (lds)]Eine Seite 120 (265) [200 (441)] *6Eine Seite 200 (441) [300 (661)] *6
Bemessungs-Trägheitsmoment der Tischlast für die Drehachse [kg·m2]Eine Seite 14.2 [23.5] *6Eine Seite 35.8 [53.7] *6
TischdrehsystemWechselstrom-Servomotor (1 kW) Schneckengetriebe(Gesamtgeschwindigkeitsreduzierungsverhältnis:1/50)Wechselstrom-Servomotor(0.82kW) Schneckengetriebe(Gesamtgeschwindigkeitsreduzierungsverhältnis:1/60)
Tischposition Zeit2.7 *113.1 *11
Wiederholbarkeit des Tischwechsels [mm]0.005 (0.0002) (in Richtung der XY- und Z-Achse 270(10.6) vom Drehzentrum)0.005 (0.0002) (in Richtung der XY- und Z-Achse 335(13.2) vom Drehzentrum)
CNC-ModellCNC-ModellCNC-D00
SteuerachsenSteuerachsen7-Achse (X, Y, Z, 4 Zusatzachsen)
Simultan gesteuerte AchsenPositionierung5-Achse (X, Y, Z, A, B)
Simultan gesteuerte AchsenInterpolationLinear: 4-Achse (X, Y, Z, 1 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 3-Achse (X, Y, Z)
Kleinster EingabeschrittKleinster Eingabeschritt0.001 mm, 0.0001 Zoll, 0.001 Grad
Max. programmierbare DimensionMax. programmierbare Dimension±999999.999mm、±99999.9999 Zoll
AnzeigeAnzeige15-Zoll Farb-LCD-Tastfeld-Display
SpeicherkapazitätSpeicherkapazität500 Mbytes, 3 Gbytes (optional) (Gesamtkapazität von Programm- und Datenbank)
Externe KommunikationExterne KommunikationUSB-Speicherschnittstelle, Ethernet, RS232C (optional)
Anzahl der speicherbaren ProgrammeAnzahl der speicherbaren Programme4,000 (Gesamtkapazität von Programm- und Datenbank)
ProgrammformatProgrammformatNC-Sprache, Konversationssprache (über Parameter umschaltbar) Umwandlung von Dialogprogrammen in NC-Programme möglich
OperationDry run Machine lock Program restart Rapid traverse override Cutting feed override Background editing Screen shot Operation level External input signal key Spindle override
ProgrammingAbsolute / Incremental Inch / Metric Coordinate system setting Corner C / Corner R Rotational transformation Synchronized tap Subprogram Graphic display
MeasurementAutomatic workpiece measurement *1 Tool length measurement
High speed and high accuracyMachining parameter adjustment High-accuracy mode AIII High-accuracy mode BI (look-ahead 160 blocks) Backlash compensation High accuracy mode BII (Look-ahead 1,000 blocks, smooth path offset)
MonitoringMachining load monitoring ATC monitoring Overload prediction Waveform display / Waveform output to memory card Heat expansion compensation system ll (X, Y, and Z axes) Production performance display Tool life / Spare tool
MaintenanceTap return function Status log Alarm log Operation log Motor insulation resistance measurement Tool washing filter with filter clogging detection Breake load test
Automatic / NetworkComputer remote OPC UA Auto notification Built-in PLC (LD/ST/FBD) CC-Link, master station CC-Link, remote device station PROFIBUS DP, slave DeviceNet, slave PROFINET, slave EtherNet/IP, slave
Energy savingAutomatic power off Standby mode Automatic coolant off Automatic work light off Chip shower off delay
Support appsAdjust machine parameters ATC tool Tool life Waveform display Production performance Power consumption Recovery support Inspection PLC
AccessoriesFile viewer Notebook Calculator Register shortcut Display off
Functions limited to NC languageMenu programming Local coordinate system Expanded workpiece coordinate system One-way positioning Inverse time feed Programmable data input Tool length compensation Cutter compensation Scaling Mirror image External sub program call Macro Operation in tape mode Multiple skip function Submicron command *2 Interrupt type macro Rotary fixture offset Fixture coordinates setting *3 Involute interpolation
Functions limited to conversationOperation program Schedule program Automatic tool selection Automatic cutting condition setting Automatic tool length compensation setting Automatic cutter compensation setting Automatic calculation of unknown number input Machining order control

Highlights
