SPEEDIO

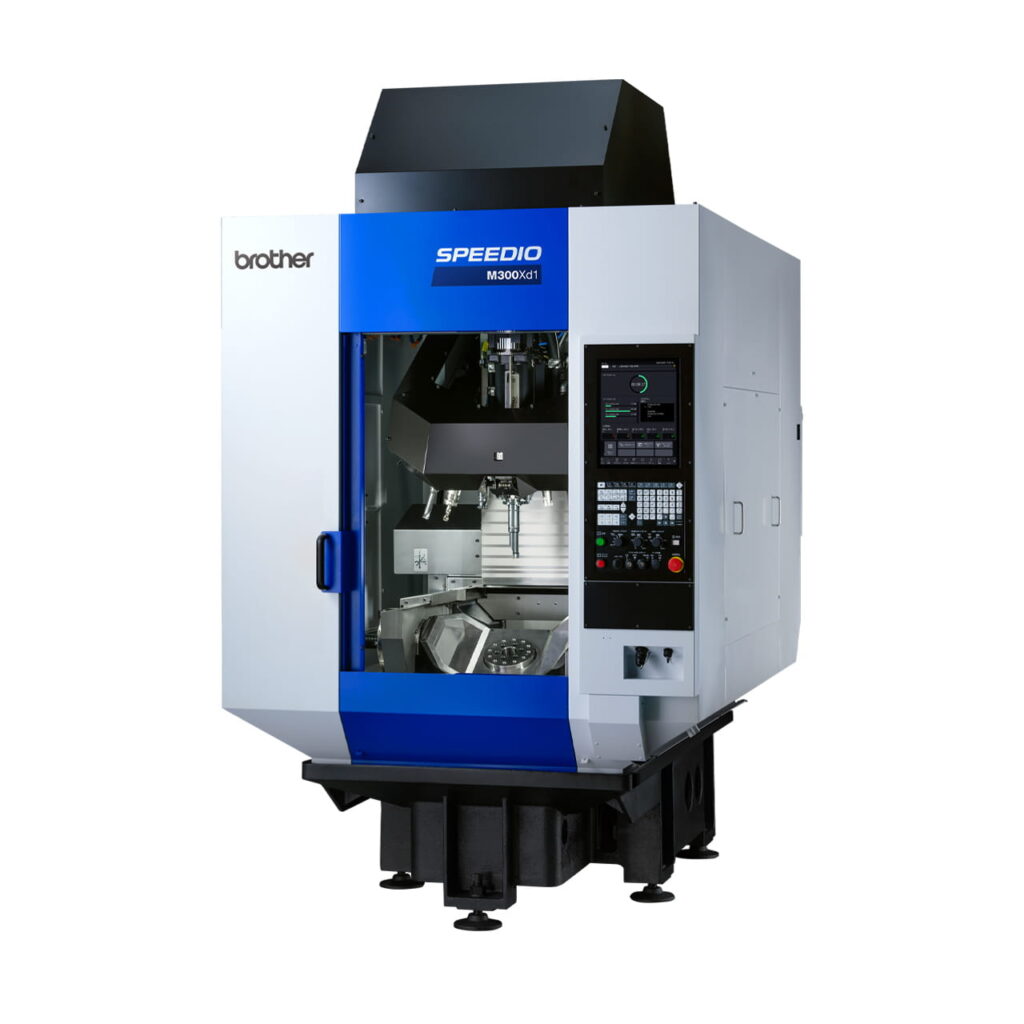

SPEEDIO M300Xd1

Multitasking-Maschine

Drehen
Synchronisierte Steuerung der Spindel/Drehspindel
22-Werkzeugmagazin
28-Werkzeugmagazin

Galerie

Basis-Spezifikationen

Max. spindeldrehzahl [min⁻¹]	10,000/ (Optional) 16,000
Verfahrwege [mm]	X: 300 Y: 440 Z: 380 A(Grad):-30 to 120 C(Grad):360
Werkzeugspeicherkapazität [Stk.]	22 / 28
Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹]	50 x 50 x 50
Drehspindel Max. Spindeldrehzahl [m/min (Zoll/min)]	1500
Indexiergeschwindigkeit [min⁻¹]	A:50 C:200
Erforderliche Stellfläche [mm]	1,520 x 2,667 (59.8 x 105)
BT-Doppelkontakt-Spindel (BIG-PLUS)	Optional
Kühlmittel in der spindel (CTS)	Optional

Spezifikationen

Artikel	Artikel	Artikel	M200Xd1/M200Xd1 RD *8	M200Xd1-5AX/M200Xd1-5AX RD *8	M200Xd1/M200Xd1 RD*8	M300Xd1-5AX/ M300Xd1-5AX RD*8
CNC-Einheit	CNC-Einheit	CNC-Einheit	CNC-D00	CNC-D00v (DB)	CNC-D00	CNC-D00v (DB)
Verfahrweg	X-Achse [mm]	X-Achse [mm]	200 (7.9)	200 (7.9)	300 (11.8)	300 (11.8)
Verfahrweg	Y-Achse [mm]	Y-Achse [mm]	440 (17.3)	440 (17.3)	440 (17.3)	440 (17.3)
Verfahrweg	Z-Achse [mm]	Z-Achse [mm]	305 (12.0)	305 (12.0)	380 (15.0)	380 (15.0)
Verfahrweg	A-Achse [Grad]	A-Achse [Grad]	120 to -30	120 to -30	120 to -30	120 to -30
Verfahrweg	C-Achse [Grad]	C-Achse [Grad]	360	360	360	360
Verfahrweg	Abstand zwischen Tischoberfläche und Spindelkopf [mm]	Abstand zwischen Tischoberfläche und Spindelkopf [mm]	150 - 455 (5.9 - 17.9)	150 - 455 (5.9 - 17.9)	150 - 530 (5.9 - 20.9)	150 - 530 (5.9 - 20.9)
Tisch	Arbeitsbereich [mm]	Arbeitsbereich [mm]	ø140 (ø5.5)	ø140 (ø5.5)	ø170 (ø6.7)	ø170 (ø6.7)
Tisch	Form der Tischoberfläche	Form der Tischoberfläche	In Übereinstimmung mit Tischnase Nr. 5 von ISO702-4 (JISB6109-2)	In Übereinstimmung mit Tischnase Nr. 5 von ISO702-4 (JISB6109-2)	In Übereinstimmung mit Tischnase Nr. 5 von ISO702-4 (JISB6109-2)	In Übereinstimmung mit Tischnase Nr. 5 von ISO702-4 (JISB6109-2)
Tisch	Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]	Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)]	Tischseite 40 (88.2) / Tellerseite 19 (41.9) *9	Tischseite 40 (88.2) / Tellerseite 19 (41.9) *9	Tischseite 75 (165.3) / Tellerseite 19 (41.9) *9	Tischseite 75 (165.3) / Tellerseite 19 (41.9) *9
Tisch	Max. table load inertia [kg･m2(lb･inch2)]	Max. table load inertia [kg･m2(lb･inch2)]	Tischseite 0.29 (991) / Tellerseite 0.04 (137)	Tischseite 0.29 (991) / Tellerseite 0.04 (137)	Tischseite 0.8 (2,734) / Tellerseite 0.04 (137)	Tischseite 0.8 (2,734) / Tellerseite 0.04 (137)
Spindel	Spindeldrehzahl [min-1]	Spindeldrehzahl [min-1]	10,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(optional): 1 - 16,000	10,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(optional): 1 - 16,000	10,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(optional): 1 - 16,000	10,000min-1 Spezifikationen: 1 - 10,000 16,000min-1 Spezifikationen(optional): 1 - 16,000
Spindel	Drehzahl beim Gewindebohrung [min-1]	Drehzahl beim Gewindebohrung [min-1]	MAX. 6,000	MAX. 6,000	MAX. 6,000	MAX. 6,000
Spindel	Kegelbohrung	Kegelbohrung	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30	7/24 Kegel Nr. 30
Spindel	BT-Doppelkontaktsystem (BIG-PLUS)	BT-Doppelkontaktsystem (BIG-PLUS)	Optional	Optional	Optional	Optional
Spindel	Kühlmittel in der spindel (CTS)	Kühlmittel in der spindel (CTS)	Optional	Optional	Optional	Optional
Drehspindel	Max. spindeldrehzahl [min-1]	Max. spindeldrehzahl [min-1]	2,000	2,000	1,500	1,500
Vorschubgeschwindigkeit	Eilganggeschwindigkeit (XYZ-Bereich)[m/min (Zoll/min)]	Eilganggeschwindigkeit (XYZ-Bereich)[m/min (Zoll/min)]	50 x 50 x 50	50 x 50 x 50	50 x 50 x 50	50 x 50 x 50
Vorschubgeschwindigkeit	Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)]	Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)]	X,Y,Z-Achse: 1 - 30,000 (0.04 - 1,181)*7	X,Y,Z-Achse: 1 - 30,000 (0.04 - 1,181)*7	X,Y,Z-Achse: 1 - 30,000 (0.04 - 1,181)*7	X,Y,Z-Achse: 1 - 30,000 (0.04 - 1,181)*7
Vorschubgeschwindigkeit	Indexiergeschwindigkeit (A Und C) [min-1]	Indexiergeschwindigkeit (A Und C) [min-1]	A-Achse: 60, C-Achse: 200	A-Achse: 60, C-Achse: 200	A-Achse: 50, C-Achse: 200	A-Achse: 50, C-Achse: 200
ATC-Einheit	Werkzeugaufnahmetyp	Werkzeugaufnahmetyp	MAS-BT30	MAS-BT30	MAS-BT30	MAS-BT30
ATC-Einheit	Zugbolzentyp *4	Zugbolzentyp *4	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2	MAS-P30T-2
ATC-Einheit	Werkzeugspeicherkapazität [Stk.]	Werkzeugspeicherkapazität [Stk.]	22 / 28 *10	22 / 28 *10	22 / 28 *10	22 / 28 *10
ATC-Einheit	Max. Werkzeuglänge [mm]	Max. Werkzeuglänge [mm]	250 (9.8) *12	250 (9.8) *12	250 (9.8) *12	250 (9.8) *12
ATC-Einheit	Max. Werkzeugdurchmesser [mm]	Max. Werkzeugdurchmesser [mm]	80 (3.1)	80 (3.1)	80 (3.1)	80 (3.1)
ATC-Einheit	Max. Werkzeuggewicht [kg (lbs)]*1	Max. Werkzeuggewicht [kg (lbs)]*1	3 (6.6)	3 (6.6)	3 (6.6)	3 (6.6)
ATC-Einheit	Werkzeugauswahlverfahren	Werkzeugauswahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren	Zufalls-Schnellwahlverfahren
Werkzeugwechselzeit *5	Werkzeug-zu-Werkzeug [s]	Werkzeug-zu-Werkzeug [s]	0.8	0.8	0.8	0.8
Werkzeugwechselzeit *5	Span- zu-Span [s]	Span- zu-Span [s]	1.4	1.4	1.5	1.5
Elektromotor	Hauptspindelmotor(10 min/Dauerbetrieb) [kW]*2	Hauptspindelmotor(10 min/Dauerbetrieb) [kW]*2	10,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(optional): 7.4/5.1	10,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(optional): 7.4/5.1	10,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(optional): 7.4/5.1	10,000min-1 Spezifikationen: 10.1/7.0 16,000min-1 Spezifikationen(optional): 7.4/5.1
Elektromotor	Achsvorschubmotor [kW]	Achsvorschubmotor [kW]	X,Y-Achse: 1.0, Z-Achse: 1.8, A-Achse: 0.8	X,Y-Achse: 1.0, Z-Achse: 1.8, A-Achse: 0.8	X,Y-Achse: 1.0, Z-Achse: 1.8, A-Achse: 1.35	X,Y-Achse: 1.0, Z-Achse: 1.8, A-Achse: 1.35
Elektromotor	Drehspindelmotor [kW]	Drehspindelmotor [kW]	4.2	4.2	4.6	4.6
Stromquelle	Stromversorgung	Stromversorgung	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%	200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2%
Stromquelle	Leistungsaufnahme (Dauerbetrieb) [kVA]	Leistungsaufnahme (Dauerbetrieb) [kVA]	10,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen (Optional): 9.5	10,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen (Optional): 9.5	10,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen (Optional): 9.5	10,000min-1 Spezifikationen: 9.5 16,000min-1 Spezifikationen (Optional): 9.5
Stromquelle	Druckluftversorgung	Betriebsdruck [MPa]	0.4 - 0.6 (empfohlener Wert: 0.5MPa)*6	0.4 - 0.6 (empfohlener Wert: 0.5MPa)*6	0.4 - 0.6 (empfohlener Wert: 0.5MPa)*6	0.4 - 0.6 (empfohlener Wert: 0.5MPa)*6
Stromquelle	Druckluftversorgung	Erforderlicher Volumenstrom [L/min]	175	175	175	175
Maschinenabmessungen	Höhe [mm]	Höhe [mm]	2,612 (102.9)	2,612 (102.9)	2,733 (107.6)	2,733 (107.6)
Maschinenabmessungen	Benötigte Stellfläche *11 [mm]	Benötigte Stellfläche *11 [mm]	1,280 X 2,667 (50.4 X 105)	1,280 X 2,667 (50.4 X 105)	1,520 x 2,667 (59.8 x 105)	1,520 x 2,667 (59.8 x 105)
Maschinenabmessungen	Gewicht [kg (lbs)]	Gewicht [kg (lbs)]	2,700 (5,953) [3,000 (6,614) with BV7-870Ad]	2,700 (5,953) [3,000 (6,614) with BV7-870Ad]	2,850 (6,283)	2,850 (6,283)
Genauigkeit *3	Genauigkeit der bidirektionalen Achspositionierung [mm]	（ISO230-2:1988）	X, Y, Z-Achse: 0.006 - 0.020 (0.00024 - 0.00079)	X, Y, Z-Achse: 0.006 - 0.020 (0.00024 - 0.00079)	X, Y, Z-Achse: 0.006 - 0.020 (0.00024 - 0.00079)	X, Y, Z-Achse: 0.006 - 0.020 (0.00024 - 0.00079)
Genauigkeit *3	Genauigkeit der bidirektionalen Achspositionierung [mm]	（ISO230-2:2014）	A, C-Achse: 28 sec or less	A, C-Achse: 28 sec or less	A, C-Achse: 28 sec or less	A, C-Achse: 28 sec or less
Genauigkeit *3	Repeatability of bidirectional axis positioning (ISO230-2:2014)	Repeatability of bidirectional axis positioning (ISO230-2:2014)	X, Y, Z-Achse: weniger als 0.004 mm (0.00016 Zoll) A, C-Achse: 16 s oder weniger	X, Y, Z-Achse: weniger als 0.004 mm (0.00016 Zoll) A, C-Achse: 16 s oder weniger	X, Y, Z-Achse: weniger als 0.004 mm (0.00016 Zoll) A, C-Achse: 16 s oder weniger	X, Y, Z-Achse: weniger als 0.004 mm (0.00016 Zoll) A, C-Achse: 16 s oder weniger
Standard accessories	Standard accessories	Standard accessories	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (5 Stk.), Nivellierplatte (5 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (5 Stk.), Nivellierplatte (5 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (5 Stk.), Nivellierplatte (5 Stk.)	Betriebsanleitung (1 DVD-Set), Nivellierschrauben (5 Stk.), Nivellierplatte (5 Stk.)

CNC-Modell	CNC-Modell	[ M200Xd1, M300Xd1 ] CNC-D00[ M200Xd1-5AX, M300Xd1-5AX ] CNC-D00v(DB)
Steuerachsen	Steuerachsen	5-Achse (X,Y,Z,A,C)
Simultan gesteuerte Achsen	Positionierung	5-Achse (X,Y,Z,A,C)
Simultan gesteuerte Achsen	Interpolation	Linear: 4-Achse (X, Y, Z, 1 Zusatzachsen)Kreisförmig: 2-AchseSpiralförmig/konisch: 3-Achse (X, Y, Z)
Simultan gesteuerte Achsen	Positionierung	5-Achse (X, Y, Z, A, C)
Simultan gesteuerte Achsen	Interpolation	Linear: 5-Achse (X, Y, Z, 2 Zusatzachsen)Kreisförmig: 2-AchseSpiralförmig/konisch: 4-Achse(3 Linearachsen + 1 Zusatzachsen, 2 Linearachsen + 2 Zusatzachsen)
Kleinster Eingabeschritt	Kleinster Eingabeschritt	0.001mm, 0.0001Zoll, 0.001 Grad
Max.programmable dimension	Max.programmable dimension	±999999.999 mm, ±99999.9999 Zoll
Anzeige	Anzeige	15-Zoll Farb-LCD-Tastfeld-Display
Memory capacity	Memory capacity	[ M200Xd1, M300Xd1 ] 500 Mbytes, 3 Gbytes (optional)[ M200Xd1-5AX, M300Xd1-5AX ] 3 Gbytes(Gesamtkapazität von Programm- und Datenbank)
Externe Kommunikation	Externe Kommunikation	USB-Speicherschnittstelle, Ethernet, RS232C (optional)
No.of registrable programs	No.of registrable programs	4,000 (Gesamtkapazität von Programm- und Datenbank)
Programmformat	Programmformat	NC language ＊Dialogsprache nicht verfügbar.

Programmierung	Programmierung	Absolut / Inkremental Zoll / Metrisch Koordinatensystemeinstellung Ecke C / Ecke R Koordinaten-Drehtransformation synchronisierten Gewindebohrung Unterprogramm Grafikanzeige
Messung	Messung	Automatische Werkstückmessung *1 Werkzeuglängenmessung
Hohe Geschwindigkeit und hohe Genauigkeit	Hohe Geschwindigkeit und hohe Genauigkeit	Bearbeitungsparameteranpassung Hochpräzisionsmodus AIII Hochpräzisionsmodus BI (Look-Ahead 160 Blöcke) Spielausgleich Werkzeugmittelpunktsteuerung *2 (Look-Ahead 1 000 Blöcke) < optional > Hochpräzisionsmodus BII (Look-Ahead 1 000 Blöcke, sanfte Bahnkorrektur)
Überwachung	Überwachung	Bearbeitungslast-Überwachung ATC-Werkzeugüberwachung Überlastvorhersage Wellenformanzeige / Wellenformausgabe auf Speicherkarte Auto Thermoverzerrungsausgleich (X-, Y- und Z-Achsen) Anzeige der Produktionsleistung Werkzeugstandzeit / Ersatzwerkzeug Erkennungsfunktion für festsitzende Späne *4
Wartung	Wartung	Gewinderückzugfunktion Statusprotokoll Alarmprotokoll Betriebsprotokoll Wartungshinweis Messung des Motorisolationswiderstands Werkzeugwaschfilter mit Filterverstopfungserkennung Batterieloser Encoder Bremsbelastungstest
Automatik / Netzwerk	Automatik / Netzwerk	Computer-Fernsteuerung OPC UA Automatische Benachrichtigung Integrierte PLC (LD/ST/FBD) < optional > CC-Link, Masterstation CC-Link, entfernte Gerätestation PROFIBUS-DP, Slave DeviceNet, Slave PROFINET, Slave EtherNet/IP, Slave
Energieeinsparung	Energieeinsparung	Automatisches Ausschalten Standby-Modus Automatische Kühlmittelabschaltung Automatisches Ausschalten der Arbeitsbeleuchtung Verzögertes Abschalten der Spänespülung
Support-Apps	Support-Apps	Adjust machine parameters ATC tool Tool life Waveform display Production performance Power consumption Recovery support Inspection PLC
Zubehör	Zubehör	Dateianzeige Notebook Rechner Registrieren der Tastenkombinationen Anzeige aus
Funktionen beschränkt auf NC-Sprache	Funktionen beschränkt auf NC-Sprache	Menüprogrammierung Lokales Koordinatensystem Erweitertes Werkstück-Koordinatensystem Einwegpositionierung Inverse Zeitvorschubsteuerung Programmierbare Dateneingabe Werkzeuglängenkorrektur Schneidwerkzeug-Ausgleich Skalieren Spiegelbild Externer Unterprogrammaufruf Makro Bandbetrieb / FTP-Ladebetrieb Mehrfach-Überspringfunktion < optional > Submikron-Befehl 3 Makro mit Unterbrechungstyp Versatz der Drehvorrichtung Feature-Koordinateneinstellung 3 Evolventeninterpolation Vibrationseinstellung
Drehfunktion	Drehfunktion	Konstante Umfangsgeschwindigkeit Steuerung des Vorschubs pro Umdrehung Werkzeugpositionskompensation (XYZ) Schneidenradiusausgleich Gewindeschneidfunktion
